高温蒸汽管道应力控制：支吊架与膨胀节方案对比｜管道应力仿真分析 ASME B31.1浏览数:28次

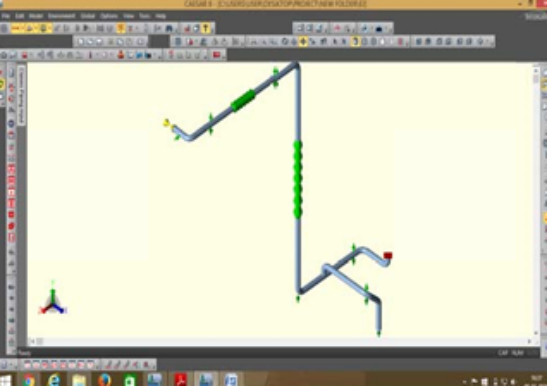

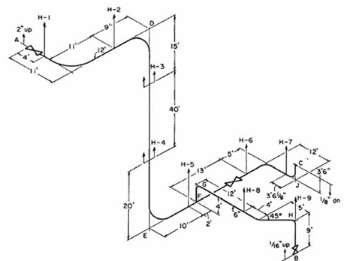

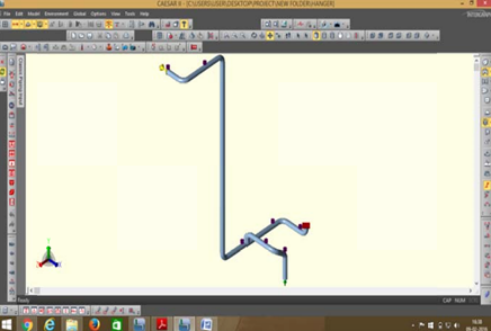

点击蓝字 关注我们 YIDUO TECH 高温高压蒸汽管道受温度、内压、自重、支撑约束共同作用，支吊架选型、热膨胀补偿方案直接决定管道应力水平、热位移与设备接口载荷，是压力管道设计的关键环节。结合管道应力仿真案例，对两种典型支撑补偿方案开展对比分析。 案例基础参数 01 设计压力：210bar。 02 工作温度：540℃。 03 管道材质：SA335 P2。 04 保温厚度：100mm。 05 执行规范：ASME B31.1。 方案1：纯吊架支撑方案 管道全部采用吊架进行支撑约束。  图1 吊架支撑管道布置  图2 带吊架支撑的管道模型 计算结果 ● 最大应力比Code Stress Ratio：31.7% ● 最大计算应力：5262.4 lb/in² ● 满足ASME B31.1规范要求 特点 依靠管系自然柔性吸收热膨胀；系统热位移偏大，需重点校核设备管口载荷。 方案2：膨胀节+约束组合方案 管道配置膨胀节，搭配约束构件共同完成热补偿。  图3 带膨胀节和约束支撑的管道模型 计算结果 ● 最大应力比Code Stress Ratio：20.8% ● 最大计算应力：3451.4 lb/in² ● 满足ASME B31.1规范要求 特点 增设膨胀节后管道整体位移显著降低；分支位置增加约束可进一步降低应力。 核心数据对比
工程设计要点
  结语 支吊架与膨胀节选型，深刻影响高温蒸汽管道应力分布与热位移响应。 懿朵科技提示：高温压力管道项目，建议通过专业管道应力仿真工具开展多方案比选，选择适配项目工况的支撑补偿方案，保障管道系统安全运行。  关于懿朵科技 懿朵科技专注流程工业管道可靠性、振动噪声控制技术咨询。团队具备多年管道应力、管路柔性、喷嘴载荷校核工程经验，面向石化、核电、电力行业提供管道仿真优化、管口载荷验算、振动故障诊断全流程服务，以同步管控应力、柔性、喷嘴载荷的三维设计思路，解决设备接口失效、管道泄漏等行业共性难题。   关注我们了解更多内容 懿朵科技丨www.yiduo-tech.com 联系方式丨021-64207260 技术支持邮箱丨support@yiduo-tech.com  点赞 收藏 分享
|
