166kHz高频水面纵波测量｜Optomet SWIR激光测振仪解决液面振动测试干扰

点击蓝字 关注我们

天然抑制水底反射干扰：1550nm红外激光难以穿透水层到达容器底部，底部回波远弱于水面振动信号，简化实验装置。

适配透明光滑液面，信噪比高：仅需光束近似垂直入射水面，即可获得稳定高质量信号，降低光路调试难度。

外部TTL触发同步采集，适配高频声场：支持外接信号发生器连续激励，TTL数字信号同步触发采集，避免内置信号源重启带来的扰动，可稳定捕获高频液体纵波。

全数字FPGA架构：德国20年技术积累，直接相位解码输出原始位移数据，非速度积分，实现飞米级测量精度；测量带宽覆盖直流至50MHz以上，无模拟电路温漂、相位失真。

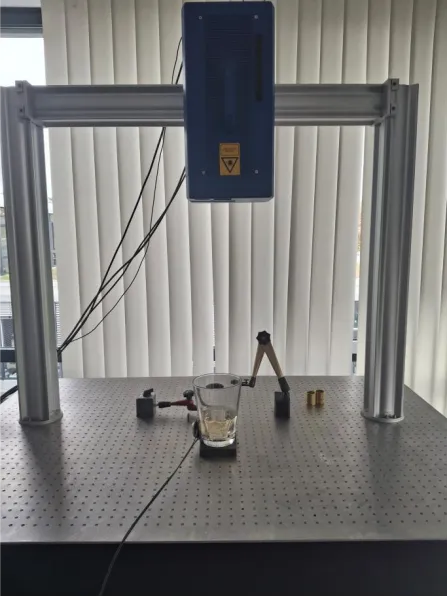

全场扫描成像：扫描测振系统网格扫描液面，输出振动云图，可视化呈现横波、纵波传播形态。

模块化软硬件平台：硬件模块化，软件持续迭代，支持后续功能升级。

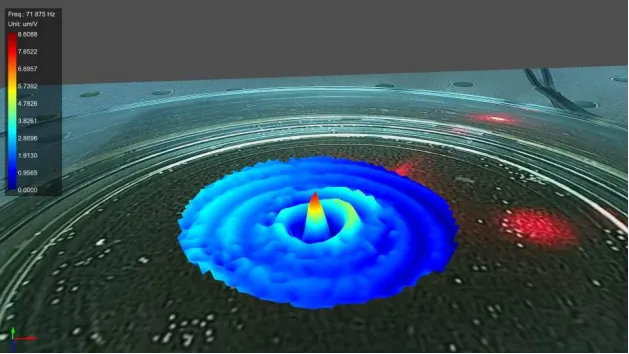

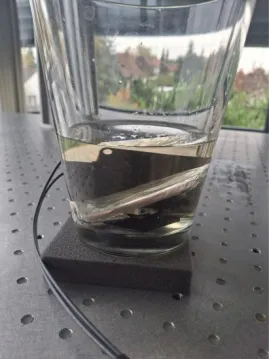

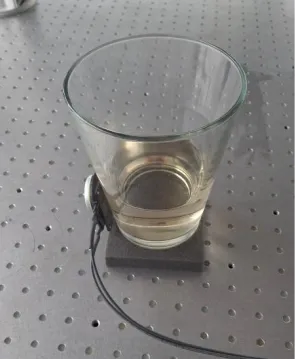

低频水面横波：音圈激励下，清晰获取驻波振动云图，多数测试场景无需底部反射辅助件。

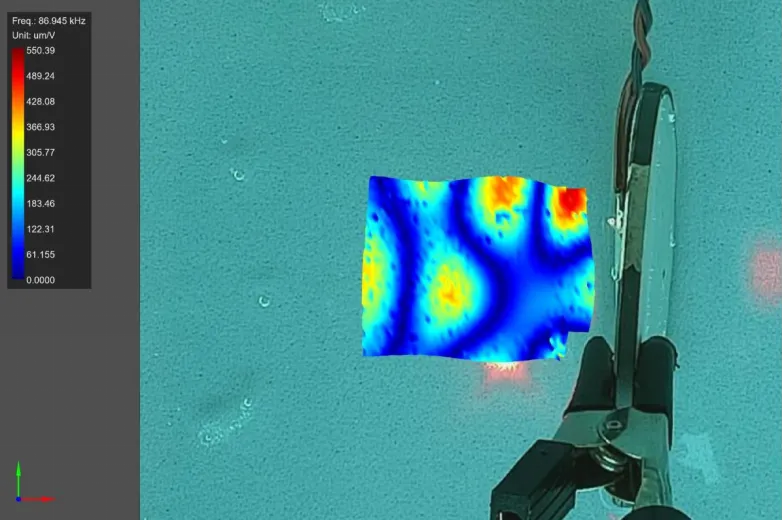

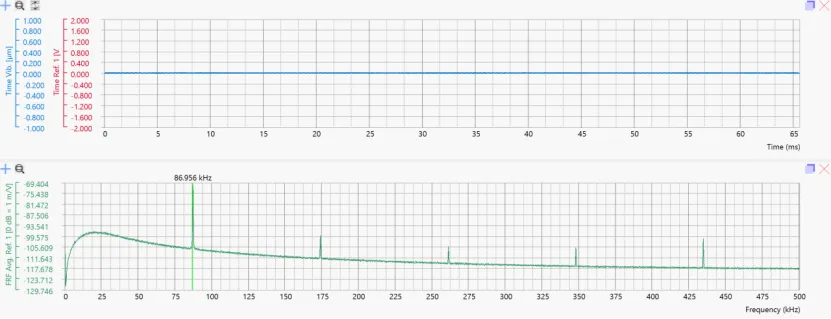

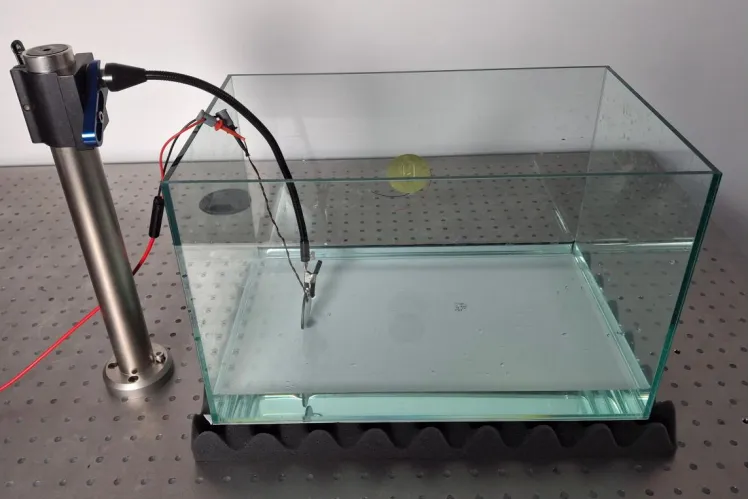

166.656kHz高频水面纵波：外部信号源连续激励+TTL同步触发，稳定采集高频液体纵波传播数据，为液体声场、超声传播研究提供可靠测试手段。

全场可视化扫描：网格扫描生成动态振动云图，直观展示液面波场分布。
