航空燃气轮机涡轮叶片高精度模态验证｜懿朵科技Optomet全自动3D激光测振一体化解决方案

浏览数:12次

点击蓝字 关注我们

YIDUO

TECH





航空燃气轮机涡轮叶片长期处于高温、超高转速极限工况，交变载荷持续作用下，叶片模态特性精准验证是保障飞行安全、满足航空适航认证的核心试验环节。 在先进制造航空航天赛道研发与质控场景中，传统接触式振动测试存在数据失真、测点覆盖不全、人工校准低效等痛点。

懿朵科技作为德国Optomet中国区官方授权代理商，依托深耕NVH与动力学测试十余年的技术积淀，引进Optomet SMART Lab三维激光扫描测振系统，搭载独家自动3D校准核心技术，一站式解决航空涡轮叶片高精度、高效率模态验证全流程需求，服务国内航发院所、燃气轮机零部件制造企业等先进制造客户。






航空涡轮叶片模态测试

四大行业痛点

涡轮叶片扭曲变截面、模态密集、薄壁轻量化，传统接触式传感器难以满足高精度研发需求：



01

复杂型面测点布设受限：叶片扭转曲面、变截面结构，接触传感器难以覆盖叶尖、叶根、榫头等关键区域，振型测试完整性不足。



02

密集模态难以有效分离：叶片低阻尼特性造成相邻固有频率区间狭窄，低空间分辨率测试易产生模态混淆。



03

附加质量改变动力学特性：轻质叶片粘贴传感器会扰动固有振动参数，试验数据无法满足适航取证的数据保真要求。



04

试验数据保真度不足：单点接触测量数据量有限，难以支撑高精度模型迭代校准，仿真与试验匹配误差偏大。



懿朵科技Optomet SMART Lab

全自动3D激光测振核心解决方案

懿朵科技面向航空先进制造领域，提供SMART Lab软件平台+SMART 3D-SCAN三维扫描模块化测试系统，集成几何形貌采集、全域振动同步测量，核心技术为全自动三维空间智能校准。

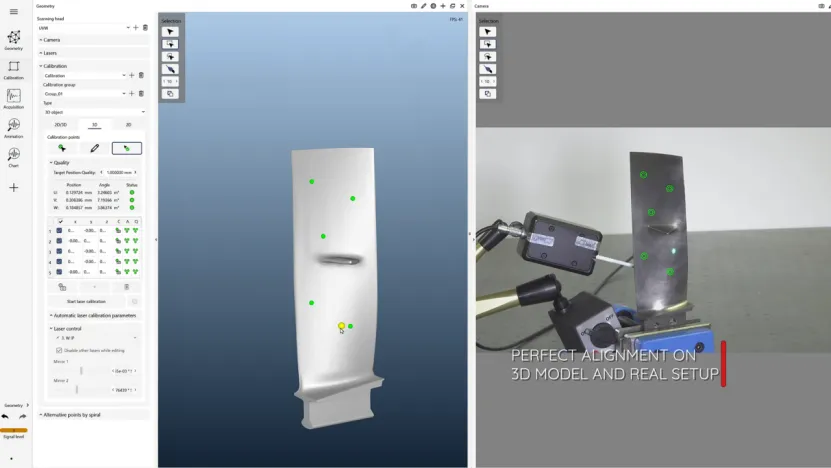

一键式自动3D坐标校准，

显著缩短试验前置周期

传统三维激光测振需人工数小时标定、CAD与实物对位，易引入人为误差。Optomet自研校准算法经懿朵科技完成国内航空场景落地：

  • 系统自动识别激光扫描单元与试件空间位姿，完成CAD/有限元模型与实体叶片精准配准，建立虚实测点一一映射；

  • 实时补偿曲面几何偏差，网格贴合叶片型面，定位精度达亚毫米级，数小时校准工序缩短至数分钟。

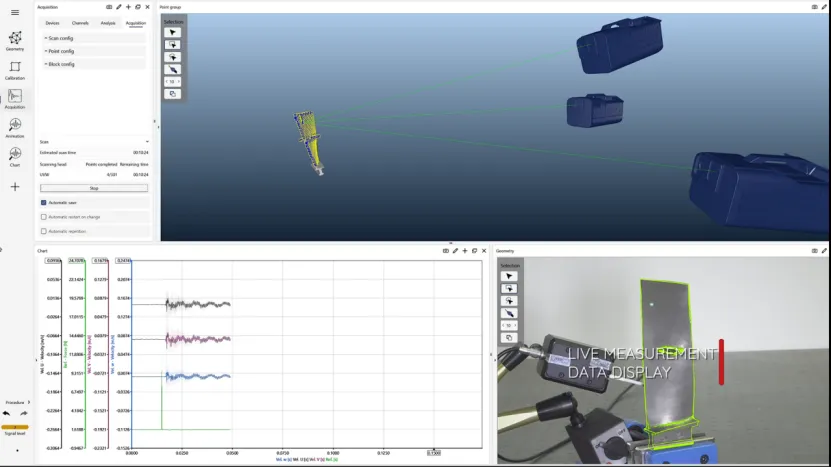

几何-振动一体化全域自动化扫描测试

  • 导入叶片三维CAD模型后，系统自动生成梯度加密网格，对叶尖、叶根等应力集中区域加密测点；

  • 参数配置完成后一键启动全域激光扫描，同步采集全部测点频响函数（FRF）与各阶模态振型；

  • 测试光路、原始振动频谱实时可视化，全流程数据可完整追溯。



标准化模态数据输出，

无缝支撑有限元仿真对标

  • 测试完成自动输出全套航发校准专用模态数据：

  • 生成10kHz~23kHz及更高频段三维振型云图动画；

  • 自动求解MAC模态置信矩阵，定量评估试验与仿真模态匹配度；

  • 原生兼容UFF、CSV标准格式，可直接导入Ansys、Abaqus等主流有限元软件开展模型修正。




Optomet激光测振五大核心竞争优势


自动3D校准兼顾精度与效率：亚毫米级定位精度，大幅降低试验人力成本，SMART Lab软件持续迭代，懿朵科技同步为客户提供免费升级服务。


纯非接触测量保障数据真实性：无传感器附加质量干扰，完整保留叶片原始动力学特性，数据符合适航验证规范。


全数字FPGA架构适配超高频测试：2011年行业首创全数字信号处理内核，最高支持50MHz+频段，具备飞米级位移分辨率与高稳定相位精度。


1550nm短波红外激光适配各类叶片表面：金属基体、耐高温隔热涂层无需预处理，测量信噪比优异。


支持自动化产线集成：可对接工业机器人实现叶片自动上下料，兼顾实验室研发与量产线批量质控场景。



懿朵科技本土化全链条技术服务


作为Optomet国内官方授权代理商，懿朵科技深耕先进制造、航空航天、高端装备赛道，提供整套模态验证落地支撑：

  • 定制化测试方案：结合叶片型号、适航指标、使用场景设计专属测量方案；

  • 专业工程师全流程技术支撑：覆盖测试方案规划、现场试验、模态分析、仿真对标全流程；

  • 免费样机实测演示：可预约上门对比接触式测试与激光测振的数据差异；

  • 现货交付与长效售后：核心硬件国内储备现货，配套操作培训、终身软件更新、全国上门技术服务；

  • 增值配套业务：同步提供NVH仿真咨询、动力学测试外包、模态专项技术培训。


福利

  1. 扫码领取《Optomet激光测振航空发动机部件模态验证白皮书》

  2. 预约懿朵科技航空动力学测试专家一对一沟通，获取专属高精度模态验证解决方案



活动预告

懿朵科技将携手国际专业激光测振品牌OptoMET，重磅亮相2026汽车测试及质量监控博览会，诚挚邀请您莅临1号馆H1.10008展位，现场体验非接触式高精度振动声学测量前沿技术！

展会详情：2026汽车测试及质量监控博览会

关于懿朵科技

懿朵信息科技（上海）有限公司深耕NVH振动噪声测试与仿真领域，

是德国Optomet激光测振仪国内官方授权合作商，

面向电力能源、汽车、航空航天、重工等行业，提供高精度非接触振动测量全套技术服务。
