MEMS无损检测：Optomet激光测振把脉超声换能器

医学超声影像的清晰度，依赖数万微米级薄膜的精准同步振动。能非接触、定量、快速检测其振动状态，是保障高端超声探头量产一致性的关键。

医疗超声领域，电容式微机械超声换能器（CMUT）凭借超宽带宽、高集成度、CMOS兼容与可批量制造优势，革新传统压电超声。其核心为真空密封微米薄膜，动态振动特性直接决定超声收发质量，是成像清晰、灵敏、稳定的基础。

一、CMUT量产检测挑战

将成千上万个CMUT单元集成为面阵时，一致性成为最大挑战：

l 单元薄膜形变、材料应力、封装缺陷及真空泄漏，会导致谐振偏移、振幅异常、相位失配；

l 传统电学测试无法真实反映机械状态，接触式测量易损伤微结构；

l 多数隐蔽缺陷仅在高频振动下显现，易流入后段封装造成成本损耗。

简言之，封装前未严格把控振动性能，就无法保障最终成像无伪影、不失真、高可靠。

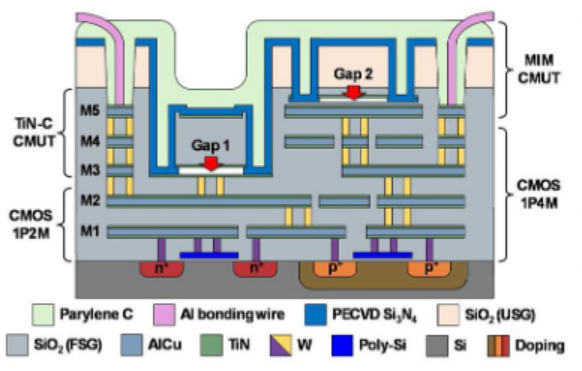

图1 CMUT阵列与单元结构示意图

二、激光测振无损检测方案

针对CMUT微米级尺寸、MHz频段及皮米级微位移的严苛检测需求，德国Optomet高分辨率激光测振系统提供非接触、全定量的模块化解决方案，是MEMS 与超声换能器的精密检测利器。

图2 SMART SCAN+

核心测量逻辑

l 激光精准聚焦至单个CMUT薄膜（数十微米级）；

l 以全光学方式直接获取动态位移、频率响应、振幅、相位；

l 快速扫描阵列，生成全域振动分布图，一眼定位缺陷单元。

通过这套系统，工程师可实现：

l 阵列均匀性快速评估

l 单元间振动差异定量化分析

l 隐蔽失效精准识别与溯源

l 封装前不良品100%筛除

三、检测效果

Optomet测振系统具备飞米级分辨率与超高频响，可清晰区分合格单元与缺陷单元：

1. 显性缺陷

薄膜破裂、结构变形、工艺偏移，直接导致谐振频率异常、振型畸变、振幅突变。

2. 隐蔽缺陷

真空泄漏、层间脱粘、残余应力，会增大阻尼、降低位移、使谐振峰漂移，仅高信噪比高频系统可有效识别。

可在高成本封装前完成全阵列质控，避免无效投入。

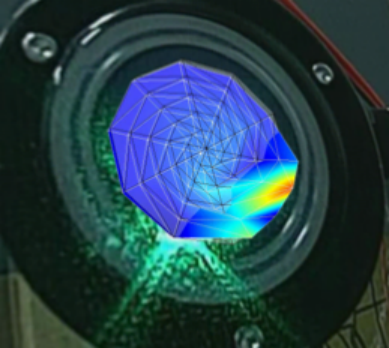

图3 缺陷单元的振型示意图

四、核心技术优势

1. 绝对非接触，真正无损

纯光学测量无损伤、无加载、无干扰，完整保留CMUT原始特性，适用于研发与产线质控。

2. 飞米级精度+超高频宽

全数字FPGA架构，低噪声、带宽最高50MHz+，精准捕捉MHz级纳米/皮米级微振动，无漏判。

3. 显微优化+模块化集成

光学系统适配微纳结构，可集成白光干涉模块，实现3D形貌与动态振动一站式同源检测。

4. 全定量数据+自动化适配

输出频响、位移、相位等精确参数，支持晶圆/阵列自动化扫描，适配量产节拍与质量追溯。

五、全流程质量管控

Optomet激光测振技术贯穿CMUT产品全流程：

l 研发阶段：薄膜结构优化、工艺参数迭代、仿真模型验证

l 原型验证：阵列均匀性评估、设计/制造瓶颈定位

l 量产质控：在线/离线筛查、性能分级、出厂一致性保障

为高端医疗超声、MEMS传感器、微纳执行器提供可量化、可复现、可追溯的机械性能依据。

六、我们的服务

作为Optomet中国区深度合作伙伴，懿朵科技依托在振动噪声、精密测量、可靠性工程的长期技术积累，为医疗超声、MEMS制造客户提供设备+方案+服务一体化交付：

我们提供

l 免费样品评估与可行性测试：支持CMUT、MEMS、微结构样品实测演示

l 定制化自动化方案：对接晶圆/阵列产线，实现高速扫描与数据管理

l 全周期技术支持：快速响应服务、专业应用培训、持续软件升级、现货保障

懿朵科技始终以精准测量、可靠质控、高效交付为理念，助力中国高端医疗装备与MEMS产业突破“卡脖子”检测瓶颈，让每一片微米薄膜的振动，都严格符合设计预期。

同时，我司为Abaqus仿真软件官方授权代理商，可配套提供结构仿真、振动噪声（NVH）仿真服务，形成「仿真预判+实测验证」的完整技术闭环，补齐结构强度、模态分析、振动分析与优化全链条能力。

Abaqus具备强大的动力学仿真能力，可对任意结构开展强度、模态、共振、振动噪声等仿真分析，精准还原实际工况，提前排查共振风险与结构缺陷，从源头优化结构设计方案、规避使用故障。

我们提供Abaqus软件授权、仿真计算、结构优化、技术培训等一站式本土化服务。结合Optomet实测数据校准仿真模型，实现事前仿真预判、事中精准监测、事后迭代优化，全面提升设备设计水平，保障设备稳定运行。
