当海底不再平坦：不规则地形下海底管道安全与应力分析实践

海底油气管道是深海能源开发的关键设施，服役安全直接影响工程效益、生产运营与生态环保。复杂海床易造成管道悬空，引发应力集中、涡激振动与疲劳损伤，是管道失效的主要诱因。

本文结合一维管道应力工程计算，系统分析不规则地形下管道受力机理、风险特征及安全控制技术。

一、核心挑战

实际海床地形极不均匀，沙波、冲刷、滑坡及地形突变普遍存在，使管道与海床无法连续接触而形成悬空段，主要引发三类风险：

l 局部应力集中：悬空段弯曲应力增大，支撑与过渡区出现应力尖峰；

l 涡激振动（VIV）：海流产生周期性涡脱，引发管道持续振动；

l 疲劳损伤累积：交变应力长期作用，易萌生扩展裂纹，甚至断裂失效。

工程数据表明，海底管道早期失效，大多始于局部悬空与应力超标。

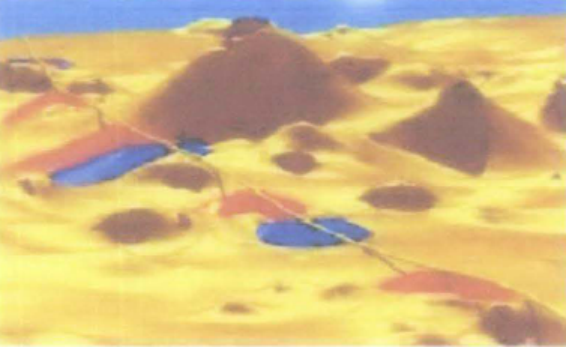

图1 海底悬空管道示意图

二、力学本质

不规则海床使管道应力呈现地形-载荷-约束多场耦合特征，不再仅由结构自身决定：

l 悬空段：弯曲应力显著增加

l 支撑区：局部支撑反力集中

l 过渡区：应力梯度突变

滑坡型、阶梯型、波浪型三类高危地形如下图所示。地形越复杂，应力分布越不可预测，必须通过定量计算实现精准评估。

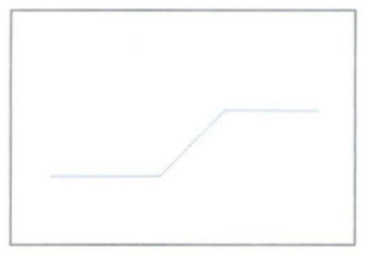

图2 滑坡型地形

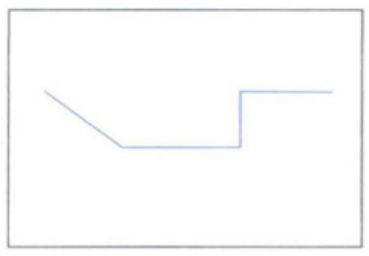

图3 阶梯型地形

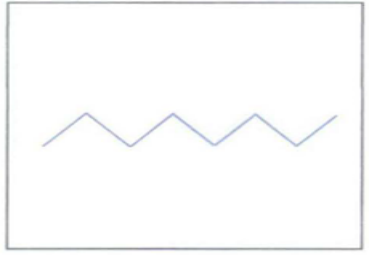

图4 波浪型地形

三、技术必要性

传统经验法无法应对多场耦合工况，一维应力分析具备不可替代价值：

l 快速建立全线路模型

l 耦合内压、温度、海流、波浪、地形载荷

l 自动输出应力、位移、支反力、疲劳寿命

l 直接对标ASME B31.8/B31.4规范校核

核心目标：定量判断“是否安全、哪里不安全”。

四、标准分析流程

海底管道应力分析遵循标准化流程，以系统仿真替代单点计算：

l 管道本体建模：管径、材料、配重、涂层

l 海床地形建模：实测数据离散化，定义悬空/支撑

l 环境载荷输入：海流、波浪、工况组合

l 边界条件设置：管土作用、约束刚度

l 多工况计算：安装/运营/极端/疲劳工况

单一工况计算仅作参考，全系统、多场景仿真才能真实反映服役状态。

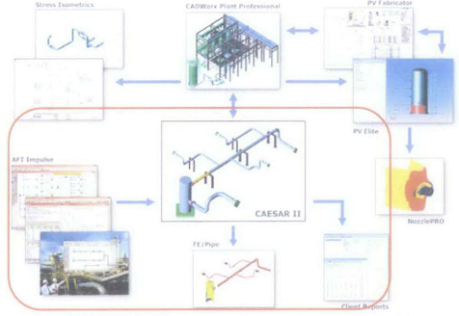

图5 分析流程图

五、稳定性控制

管道稳态受力由三项平衡：

l 拖曳力：顺流向水平载荷

l 升力：垂向抬升离底载荷

l 水下自重：提供抗滑移、抗上浮恢复力

风险触发条件：流速增大、升力增强、配重不足→位移扩大、悬空加长、应力剧增。

图6 管道受力自由体示意图

六、工程规律

大量项目验证一致结论：

l 整体应力通常满足规范

l 悬空段、支撑点、突变区局部应力易超限

l 最大位移与疲劳损伤集中于跨中节点

工程启示：整体安全≠局部安全，局部控制是核心。

七、三大安全优化策略

l 严控悬空跨距

通过优化管道路由、减小自由悬空跨度，从源头降低应力与振动风险。

l 增强结构稳定

采用混凝土压块、抛石覆盖、局部结构加固等措施，提升在位稳定性。

l 前置仿真替代后期修复

设计阶段定位悬空、应力峰值、疲劳点，前置防控比后期修复更经济安全。

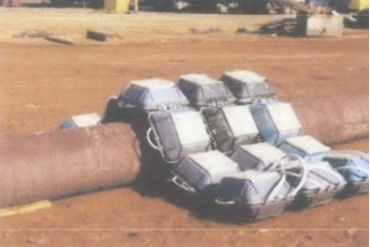

图7 混凝土垫块稳定措施

八、总结

现代海底管道设计已完成范式升级：

l 传统：单纯管道结构强度设计

l 现在：地形-流体-结构耦合系统安全设计

决定管道安全的，不是管道本身，而是它所处的全环境力学系统。

依托精准应力计算、全工况仿真、局部风险控制，才能保障海底管道在复杂海床下长期安全服役。
