懿朵科技｜手持冲击工具对人体健康影响性评估系统方案

工业制造、矿山、建筑等场景中，冲击扳手、凿岩机、冲击钻等手持工具产生的高频、短时、高幅值的冲击，已成为威胁作业人员健康、制约装备合规准入的重要风险。

传统连续振动评价无法匹配冲击特性，易低估危害、造成防护缺失。依托ISO 5349-3标准构建的采集-转换-计算-报告一体化评价方案，可实现手传冲击危害精准量化、标准合规与工程化应用。

一、手传冲击对人体的职业健康危害

手传冲击（HTS）是经手持手柄传递至手-臂系统的瞬态、高峰值、宽频带机械冲击，与连续振动有本质区别。

1. 核心健康危害

l 循环系统：诱发末梢血管痉挛，引发振动性白指，出现手指发白、麻木、刺痛，严重可致组织缺血坏死。

l 神经系统：感知能力下降，肌肉无力、精细操作变差，伴随神经衰弱、睡眠障碍。

l 运动系统：关节退变、骨质增生、握力下降、肌肉萎缩，影响劳动与生活质量。

l 法定职业病：职业性手臂振动病为我国法定职业病，长期暴露可致不可逆损伤。

2. 冲击型工况的特殊性

l 信号：峰值高、持续短、频带宽（可达2000Hz以上）。

l 局限：传统手传振动评价会显著低估高频冲击损伤。

l 刚需：必须采用专用冲击评价方法，才能真实反映风险。

二、ISO 5349标准体系解读

ISO 5349是全球通用的手传振动/冲击评价核心标准，由两部分构成完整评价体系。

1. ISO 5349-1：连续振动基础评价

l 适用：以平稳连续振动为主的工况。

l 频率范围：6.3-1250Hz。

l 核心指标：频率计权加速度a_hwx/a_hwy/a_hwz、三轴合成总值a_hv。

l 计权曲线：W_h，对高频成分抑制明显，适配连续振动。

2. ISO 5349-3：手传冲击专项评价

作为补充标准，填补冲击型工具评价空白，适配冲击扳手、凿岩机、冲击钻等强脉冲工况。

l 采用flat_h频率计权：保留更宽频带信息，真实反映高频冲击效应。

l 核心指标：VPM（Vibration Peak Magnitude）——三轴flat_h加权加速度矢量合成峰值，直接表征冲击强度。

l 配套输出：冲击重复率、冲击次数、标准差、变异系数，满足完整报告要求。

3. 标准核心差异

ISO 5349-1侧重连续振动，高频抑制明显；ISO 5349-3针对冲击工况，宽频保留、峰值评价，可避免风险低估，二者结合覆盖全场景手传振动/冲击评价。

三、手传冲击全流程专业评价方案

依托ISO 5349标准要求，构建采集-转换-计算-报告一体化评价方案，实现从现场测试到标准输出的全链路规范化。

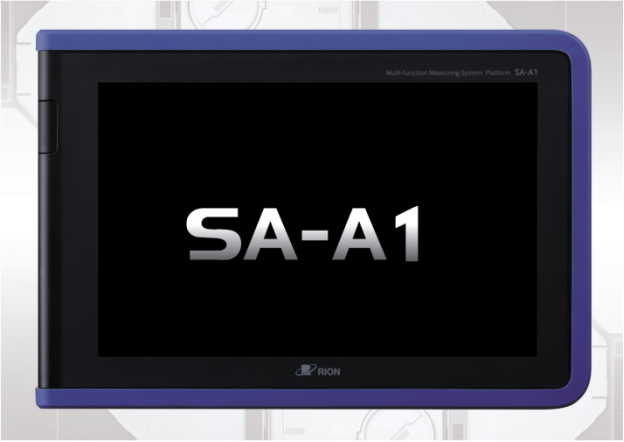

1. 采集端：理音SA-A1专业采集系统

l 三轴同步采集，支持原始时域信号与1/3倍频程输出。

l 采样率25600Hz，满足ISO 5349-3高频冲击捕获要求。

l 适用于现场实测与实验室标定，数据可追溯。

图1：SA-A1软件

2. 转换端：双格式适配工具

l AS-70：wav→csv，适配VPM冲击计算。

l AS-A1：bin→csv，适配加权加速度振动计算。

一键格式适配，降低工程使用门槛。

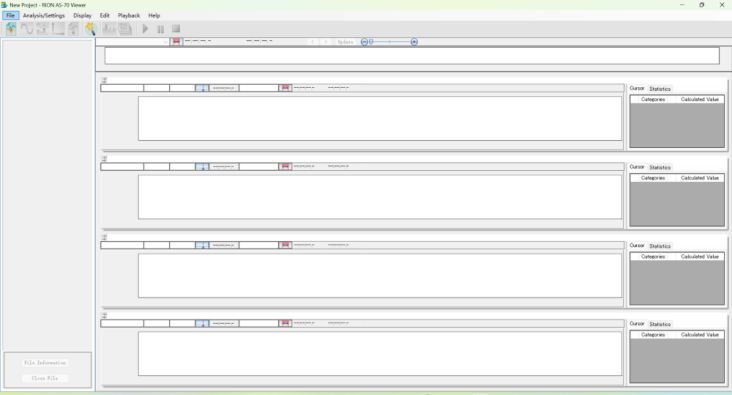

图2：AS-70软件界面

3. 计算端：懿朵手传冲击评价计算软件（核心）

l 双标准并行：同时支持ISO 5349-1与ISO 5349-3自动计算。

l 完整计算链：原始加速度→flat_h计权→三轴合成→波形可视化→VPM输出。

l 结果全面：VPM、a_hwx/a_hwy/a_hwz/a_hv、标准差、变异系数，支持批量保存与报告导出。

l 验证可靠：严格依据ISO 5349标准规定的计算流程与算法实现，确保评价过程规范、结果可靠。

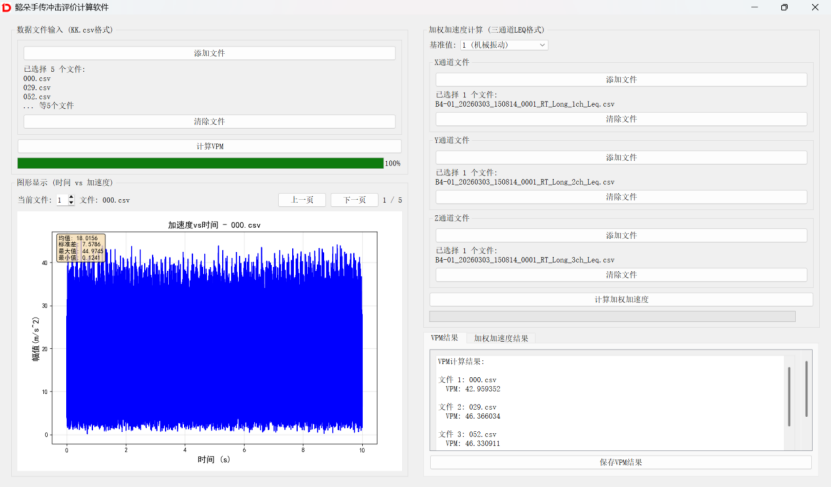

图3：懿朵手传冲击评价计算软件界面

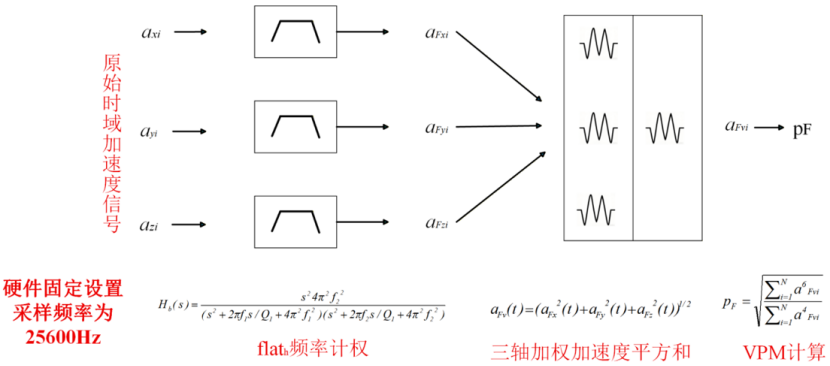

4. 核心计算流程（ISO 5349-3）

原始三轴时域加速度信号→flat_h频率计权滤波→三轴加权加速度平方和开方→VPM计算→统计分析与报告输出

图4：核心计算路径

5. 方案核心优势

l 标准合规：严格遵循ISO 5349系列标准，计算逻辑与标准中的算法一致。

l 精准量化：flat_h计权+VPM值，真实反映冲击暴露风险。

l 工程易用：软件免安装、一键转换、批量处理、图形可视化。

l 闭环可靠：采集-转换-计算-报告一体化，数据可追溯、可复现。

四、适用场景与价值

l 装备研发：冲击工具减振设计、性能对标、迭代优化。

l 检测认证：CE、ISO标准符合性测试、振动排放声明。

l 职业卫生：作业场所风险评估、暴露限值核算、防护效果验证。

l 工程质控：现场实测数据快速处理，批量生成规范报告。

五、我们的服务

手传冲击的科学评价，是职业健康保护与装备国际准入的共同刚需。

懿朵科技以ISO 5349系列为核心，打造专业、高效、合规的手传冲击评价方案，助力企业精准管控冲击风险、守护劳动者健康、提升产品全球竞争力。
