基于管道应力计算软件的 撇油管道应力分析实践浏览数:24次
在石油与天然气输送系统中,撇油管道承担着燃油残液处理、主系统供给不足时自动补料的核心功能,其运行稳定性直接决定整套装置能否连续可靠作业。 撇油管道在实际运行中,会承受内压、温度变化、自重与介质荷载、风载及地震荷载的多重耦合作用,任何一处应力超标、约束不当,都可能引发管道变形、泄漏乃至设备接口失效,因此设计阶段必须开展严谨、可落地的应力分析。 一、分析流程 本文以管道应力计算软件为核心工具,遵循标准化工程流程,完成从建模到校核的全闭环分析: l 问题定义与边界条件确定 l 管道参数、荷载、材料与规范数据准备 l 软件三维建模与工况设置 l 多工况应力自动计算 l 结果评估、规范校核与工程结论输出

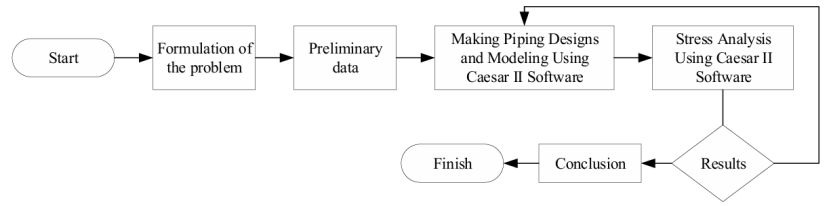

图1 管道系统应力分析流程图 二、理论依据 管道应力按产生机理与校核标准分为三类: l 一次应力:由持续荷载引起,包括轴向应力、内压应力、弯曲应力 l 二次应力:由热膨胀位移受限产生,属于自限性应力 l 荷载分类:持续荷载、偶然荷载、膨胀荷载 全文严格遵循ASME B31.3(工艺管道)与API 610(泵嘴荷载)两大国际通用规范。 三、工况校核 1. 持续载荷工况 持续荷载包含管道自重、介质重量、内压等长期作用荷载,是管道安全的基础校核项。 l 最大应力位置:节点105 l 软件计算值:804.5kg/cm² l ASME B31.3允许值:1124.8kg/cm² 结论:应力水平显著低于限值,持续荷载安全可控;软件计算与手算结果高度吻合,模型可靠。
图2 持续载荷应力对比图 2. 热膨胀载荷工况(EXP) 热胀应力是管道柔性设计的核心考核指标,直接决定系统是否存在热胀卡死、拉裂风险。 l 最大应力位置:节点10 l 软件计算值:488.9 kg/cm² l 规范允许值:2695 kg/cm² 结论:热应力远低于材料许用极限,管道柔性设计合理,无膨胀约束风险。

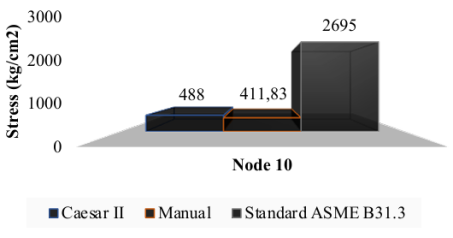

图3 热膨胀载荷应力对比图 四、设备接口校核 管道应力最终会传递至泵、容器等设备接口,喷嘴载荷超限是装置运行的高频隐患。 本文按API 610对设备喷嘴进行校核: l 所有接口力与力矩均低于规范允许值 l 设备连接安全可靠 l 从源头避免接口疲劳、密封失效风险 五、工程核心结论 l 持续荷载满足ASME B31.3 要求,结构安全 l 热膨胀设计合理,系统柔性充足,无过约束 l 设备喷嘴荷载符合API 610,接口无失效风险 l 软件建模与计算可信,可直接指导工程设计 六、工程启示 1. 支撑设计是应力控制关键 支撑形式、间距直接决定弯曲应力水平,需结合计算优化布置。 2. 柔性设计优先 合理配置弯头、膨胀节与补偿段,可高效释放热胀应力。 3. 必须覆盖多工况耦合分析 持续、热胀、偶然荷载组合不可缺失,避免极端工况漏算。 4. 应力计算软件是设计工具,而非单纯验算工具 应在方案阶段介入,实现从被动校核到主动优化的转变。 七、管道应力计算在本项目中的技术价值 l 支持多荷载耦合精准计算 l 内置ASME/API等国际规范自动校核 l 快速定位高应力危险节点 l 输出可直接用于施工的可靠结论 l 助力管道系统从“合规”走向“最优” 八、 我们的服务 懿朵科技专注管道应力分析、流致振动防控、结构安全评估,为石化、能源、船舶、核电等行业提供全链条工程解决方案: l 管道应力分析与规范校核 l 流致振动(FIV)、声致振动(AIV)仿真与治理 l 泵/压缩机喷嘴载荷、设备接口安全校核 l 管道支撑优化、柔性设计、现场诊断与整改方案 l 定制化技术培训、CAE 软件集成与智能研发平台建设 依托资深工程团队与国际主流软件工具链,从设计仿真到现场落地,助力管道系统长周期安全稳定运行。
【参考文献】Hilman Sholih, Hendra Tirta Saputra, Awang Surya, Wilarso. Slop piping systems stress analysis using Caesar II software. AIP Conference Proceedings, 2023
