揭秘静音核心|基于Optomet技术的压缩机NVH高精度测量

座舱静谧性已成为高端电动汽车核心竞争力，空调系统电动压缩机作为主要噪声源，其NVH性能开发直接决定驾乘声学品质。

面对高转速、机电耦合、结构紧凑、密闭安装的压缩机电机，传统接触式测量存在附加质量、测点受限、高频失真等问题。本文基于德国Optomet三维扫描激光测振技术，系统讲解压缩机电机振动与噪声的非接触、高精度、全维度测量方法，为静音压缩机开发提供工程级解决方案。

一、核心挑战

压缩机电机噪声源于多物理场耦合，主要有三类激励源，振动频率覆盖数百至数千赫兹，溯源难度突出：

l 噪声激励源：电磁激励振动（高频PWM驱动下定子绕组电磁力引发振动）、机械振动传递（转子不平衡、轴承磨损等传递至壳体）、结构共振放大（固有模态被激发导致噪声加剧）。

l 技术瓶颈：壳体结构复杂、内部密闭，传统接触式加速度计布置困难，且附加质量会改变结构动态特性，导致测量数据失真。

二、核心原理

基于声学辐射理论，结构表面辐射声功率与表面法向振动速度的平方正相关，通过高精度测量压缩机电机壳体或定子表面的振动速度分布，可定量评估噪声辐射潜力、精准定位振动热点。该方法无需全消声室，能直接为结构优化提供实验依据，提升研发效率。

三、终极解决方案

德国Optomet三维扫描式激光测振系统，以非接触式激光测量核心优势，完美适配压缩机电机测试需求，核心能力如下：

l 无附加质量干扰，捕捉结构真实动力学响应，保障数据可靠；

l 高频响应与高分辨率，可捕捉数10kHz振动频率，实现微米级光斑扫描；

l 应对复杂工业表面，可选SWIR短波红外模块，适配低反射率表面，无需喷漆即可获得高信噪比数据；

l 可获取三维振动矢量场，为模态分析、振动传递路径分析提供支撑。

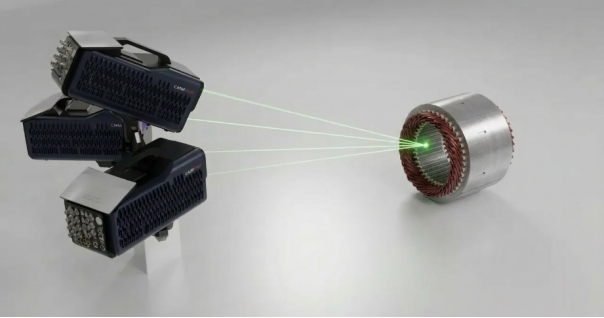

图1 基于Optomet激光测振仪的压缩机电机NVH测试场景

四、测量实践

l 部件级：非接触测量定子模态振型、固有频率及阻尼特性，为定子低噪声设计提供依据；

l 总成级：扫描壳体振动速度分布，关联振动能量与噪声频谱，识别共振区域及壳体薄弱环节。

五、整合价值

将Optomet技术整合入研发流程，可实现：

l 部件级提前发现设计缺陷；

l 总成级量化振动传递与声辐射贡献；

l 提供高保真数据校准有限元模型，提升仿真精度，缩短研发周期。

六、核心竞争力

l 精度与可靠性基石：全数字FPGA架构确保飞米级分辨率和超高相位稳定性，数据可作为研发决策的黄金标准。

l 专为工业场景优化：系统坚固耐用，适合振动台、环境舱等测试环境，确保长期稳定运行。

l 开放与前瞻的平台：SMART Lab软件平台持续更新，数据可轻松导出至主流分析软件进行深度处理。支持与机器人集成，实现自动化批量检测。

l 完整方案与专家支持：提供从显微单点（Vector系列）到全场扫描（Scan系列/SMART 3D-SCAN） 的完整产品线，覆盖从定子到总成的全场景测量。

七、我们的承诺

作为Optomet中国区官方授权代理商，我们深刻理解汽车行业对速度与可靠性的要求，提供完整价值：

l 定制化方案与快速响应：针对您的具体测试阶段与指标，提供定制方案，并承诺快速的技术响应。

l 跨平台集成支持：可协助将Optomet系统与您现有的NVH数据采集系统无缝集成。

l 全方位服务保障：提供专家级应用支持、专业培训、核心模块现货供应及持续升级服务。

德国Optomet激光测振仪，以非接触高精度测量穿透壳体壁垒，用精准数据为低噪声研发赋能。若您面临NVH测试难题，欢迎咨询获取定制方案。
