管道流体诱导振动研究：挑战与解决方案 ——基于节流孔板振动分析的综述

流体诱导振动（FIV）是石化、核电、高压管道系统疲劳、泄漏与突发失效的核心诱因。节流孔板管段易因压差、涡脱与回流引发共振，风险隐蔽且难以预测。传统湍流与流固耦合分析效率低、周期长，严重限制工程应用。

为此，研究通过CFD（Computational Fluid Dynamics）和FSI（Fluid-Structure Interaction）方法，对管道流致振动分析流程进行系统化优化与自动化构建，将高精度数值求解转化为可复用、可落地的工程工具链，为高压管道振动防控提供标准化解决方案。

一、技术架构：CFD–FSI一体化集成

CFD模块独立集成，支持结构网格无缝导入；启用FSI后，自动新增流体域与耦合交互设置，界面统一、操作兼容。

l 流体域与结构域精准定义

l 适配k-ε、RSM等湍流模型

l 耦合面自动生成

l 振动模态与频率响应分析

全程保留常规建模与材料定义流程，工程人员快速上手。

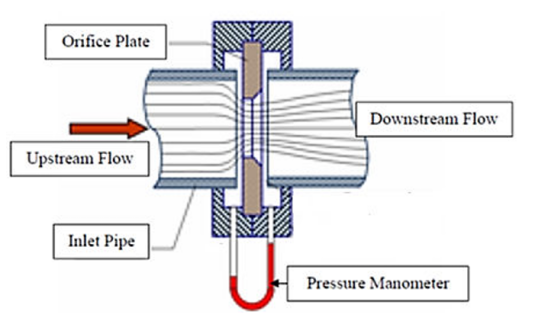

图1 孔板安装和操作

二、分析策略：顺序耦合CFD–FSI方法

研究采用工业界主流顺序耦合CFD-FSI策略，先流体后结构，稳定高效：

1. CFD瞬态流体分析

模拟节流孔板上下游压差与涡脱行为，求解速度场、压力场与涡量场，可稳定处理Re＞4000高湍流工况。

2. FSI结构振动分析

基于CFD压力场精准映射，计算管道应力、应变及振动模态。系统内置自动化机制：按不同Re自适应网格、自动配置边界与swirl条件，将流体载荷实时传递至结构模态分析，显著降低了多参数湍流分析的人为误差。

三、核心机理：孔板涡脱与湍流控制

节流孔板β比值（孔径/管径）是FIV关键控制参数。通过Element Deactivation/Activation技术实现涡脱模拟：

l 在孔板下游区域，自动捕捉分离流与回流区

l 使用RSM湍流模型处理非各向同性应力

l 未激活元素在振动阶段被赋予“软化属性”，避免数值不稳定

该方法可有效保障高Re湍流计算收敛性，真实还原涡脱诱导振动的物理特性。

以Zanker孔板为例，其多孔结构可显著抑制管内旋流效应，外径与孔径配比直接影响湍流稳定性与振动水平，是工程振动控制的优选结构方案。

图2   Zanker孔板

四、技术创新：物理场驱动的智能分析

CFD 核心创新在于：结合vorticity场分析与用户子程序开发，实现流致振动响应全流程自动化监控，摆脱传统经验依赖。

l 在孔板下游布设速度、压力传感器节点

l vorticity达到临界值时自动触发模态分析

l 振动阶段以频率响应控制模拟终止

该机制摆脱了传统分析对经验Re值的依赖，让FIV分析由物理场真实驱动，更贴合实际工况。不同β比值对比显示：低β（如β=0.2）流速梯度更陡、涡脱更强，高β（如β=0.5）流速更平缓、振动激励更弱。

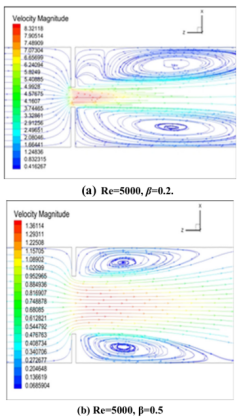

图3 不同长径比下的速度分布(a)0.2和(b)0.5

五、流程自动化：多工况高效对比

CFD具备灵活的湍流与振动参数管理能力，支持自定义β比值与Re范围，可自动生成“一Re一分析步”序列，并快速开展不同支撑结构等的what-if方案对比，大幅提升多工况湍流分析效率。

多Re计算表明，管道最大轴向速度随Re升高显著上升；下图针对Re=5000、10000和15000的模拟结果，展示了速度峰值变化，这为预测高Re湍流下的振动强度提供了量化依据。

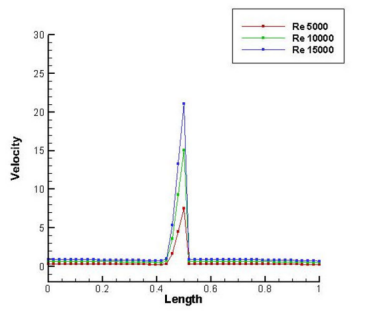

图4 Reynolds数为5000、10000和15000时的最大轴向速度调查

六、算例验证：高精度、高可信度

选取了不同β比值的节流孔板模型，将CFD-FSI生成的计算结果，与实验数据进行了系统对比验证。结果表明：

l 速度剖面与涡量（vorticity）分布高度吻合

l 振动频率峰值误差＜5%，满足工程精度要求

l 可精准识别孔板诱发的共振特征

排放系数随Re增大趋于稳定，标准孔板排放系数曲线与文献数据高度一致，充分证实本模拟方法的准确性与可靠性。

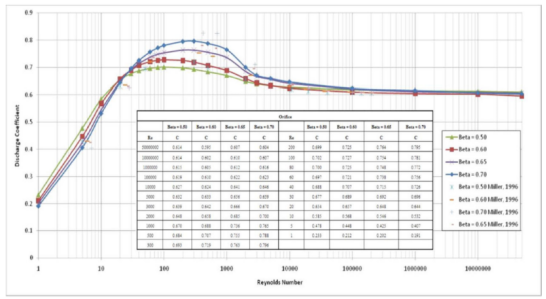

图5 标准孔板排放系数

七、工程价值：让FIV分析真正可落地

本研究实现三大突破：

Ø 具备完整FIV底层分析能力

Ø 自动化流程显著降低技术门槛

Ø 从“专家专属”升级为“标准工程流程”
