风电全频段噪声控制｜高精度耦合仿真解决方案

大兆瓦风电装备迈向大型化、深远海化，气动噪声与机械振动噪声已成为影响机组声学合规、并网运营与发电收益的关键约束。

懿朵科技携手达索系统，依托SIMULIA多学科高保真仿真框架，以气动噪声精准抑制、机械振声耦合溯源、产业链黑盒协同三大核心能力，为风电整机与部件厂商提供全流程静音解决方案，实现“降噪+提效+合规”三重价值。

一、行业核心痛点

l 大兆瓦机组叶片尺寸持续攀升，气动噪声与传动窄带噪声叠加超标；

l 区域噪声限值严苛，机组限容运行直接导致发电量与收益损失；

l 传统设计依赖物理试验，周期长、成本高、声源定位精度不足；

l 供应链数据壁垒显著，整机与部件协同优化难以高效推进。

二、气动噪声仿真优化

大尺寸叶片气动噪声是风场主要声源，传统3D仿真成本高、效率低，难以支撑工程化迭代。懿朵科技基于达索系统技术，构建CATIA建模+BEMT载荷+PowerFLOW高精度气动声学一体化方案，以极低成本实现接近3D精度的噪声预测。

核心技术路径：

1. CATIA几何建模+BEMT载荷预分析

快速完成叶片三维建模，精准预测升阻特性，全流程由SIMULIA Process Composer统一管理与优化。

2. PowerFLOW双模块高精度仿真

基于格子玻尔兹曼方法，兼顾效率与精度：

l 2.5D尾缘噪声（TENOISE）：较小计算成本，实现接近3D精度预测，工程化关键突破；

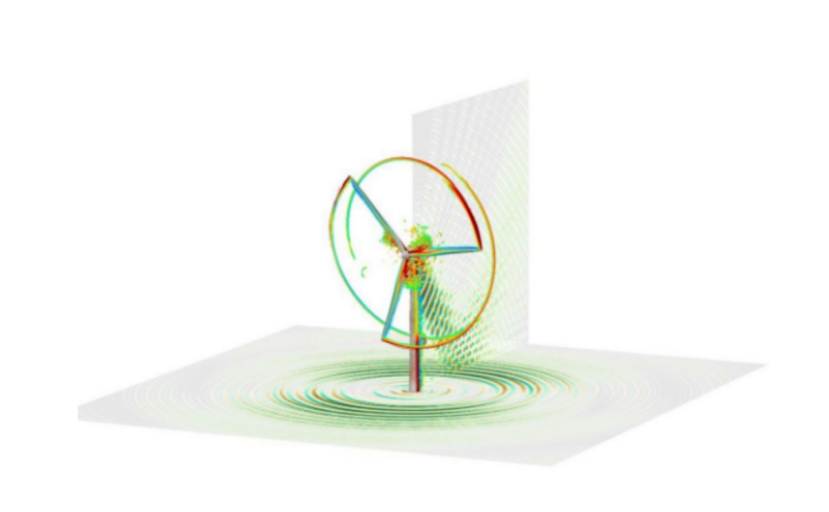

l 3D转子气动噪声（MAAS）：全流域气动声学仿真，覆盖整机噪声特性。

三、机械振声耦合控制

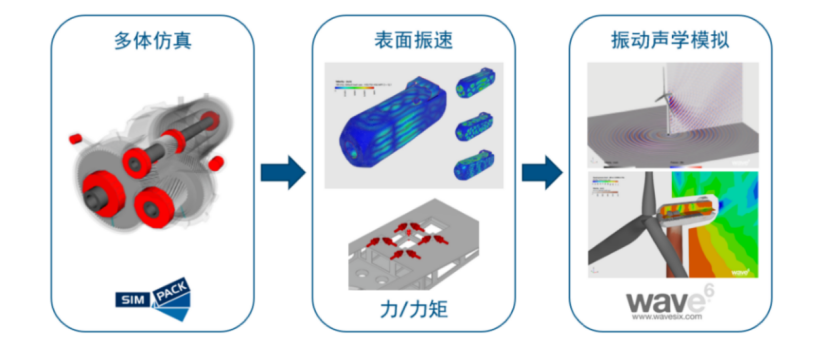

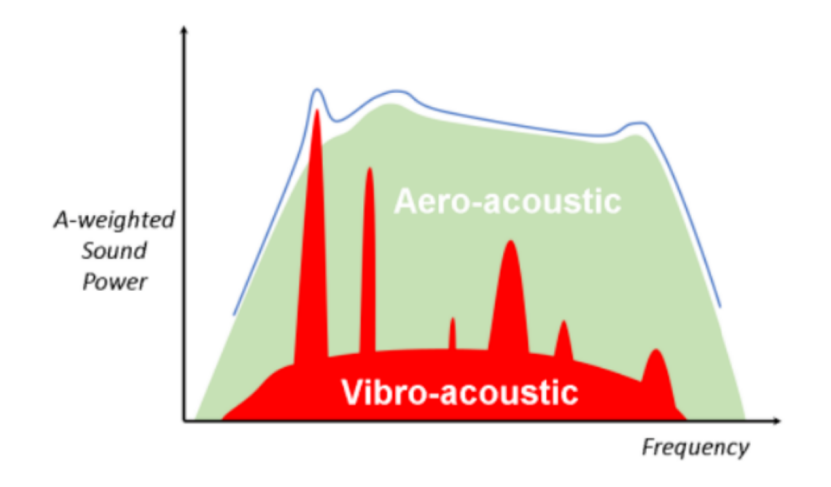

气动噪声被压制后，齿轮啮合窄带噪声成为主导声源，振动传递路径复杂、溯源难度大。懿朵科技落地SIMULIA Simpack多体动力学+Wave6振动声学独创耦合仿真链，精准定位声源、量化贡献、靶向优化。

1. Simpack：高精度载荷与模态生成

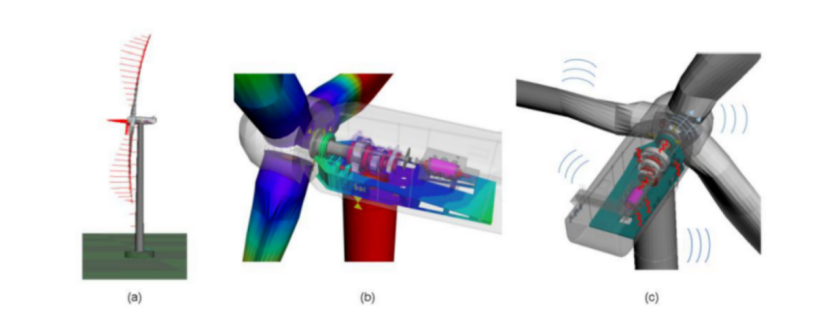

构建风机全多体动力学模型，集成齿轮非线性啮合刚度、轴承预紧力、塔筒柔性体模态；

线性化频域分析提取结构表面振速谱，导出模态参与因子（MPF），保留相位与幅值信息，计算体量大幅缩减。

2. Wave6：声场耦合与快速评估

l 耦合建模：FEM解析机舱内声腔混响+机舱盖板声透射，BEM模拟地面反射半空间声辐射；

l 高效复用：模态降阶表达振动数据，参数变更仅更新MPF，无需重算声学模型，效率成倍提升；

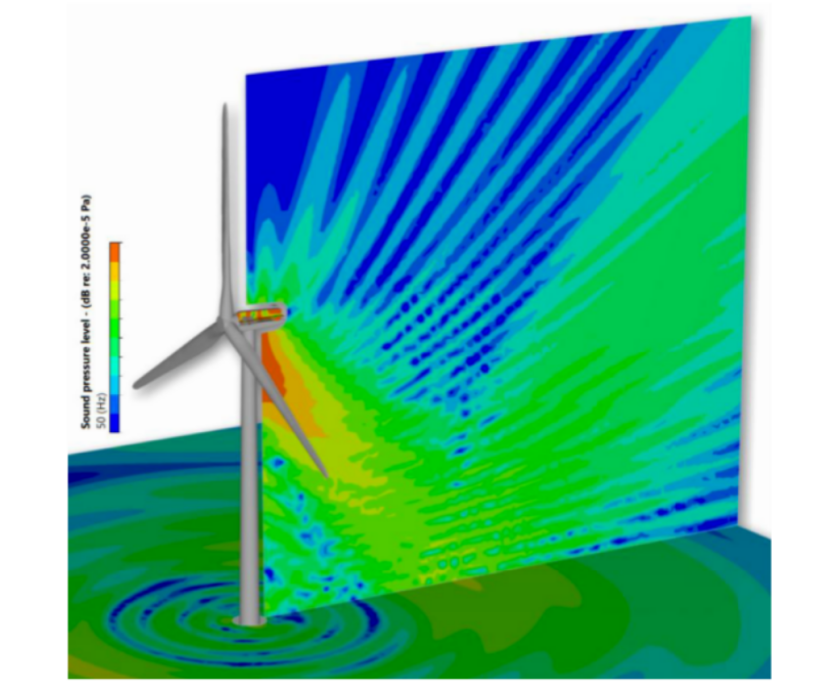

l 声源解耦：量化各结构模态对IEC测点声压贡献，精准识别50Hz频段塔筒主导模态，支撑阻尼优化；

l 认证级精度：IEC测点预测误差＜3dB，大幅缩短噪声合规认证周期。

四、产业链黑盒协同

风电仿真长期存在供应商IP保护与整机厂系统验证的矛盾，传统方法仅适配准静态场景，协作效率极低。

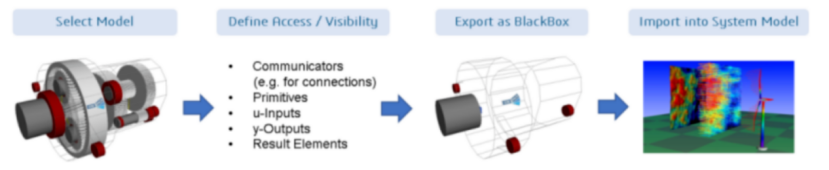

懿朵科技基于SimpackBlackBox加密黑盒技术，为风电产业链提供安全高效协同方案：

l 供应商导出加密模型，敏感参数完全隐藏；

l 整机厂直接调用模型开展系统仿真，不泄露核心数据；

落地效果：某欧洲整机厂齿轮箱噪声调校周期从18周缩短至4周，供应链协同效率与信任度双提升。

五、静音风电场：技术赋能行业升级

面向16~20兆瓦海上超大风机，SIMULIA方案已实现全负载谱传动误差预测+自适性降噪叶片设计，提前应对欧盟夜间30dB严苛限值提案。

清洁能源的终极形态，是零碳发电与社区宁静共生。SIMULIA高精度仿真技术，以数字孪生驱动风电静音革新，让大型风机既成为绿色能源引擎，也成为环境友好型基础设施。
