激光测振仪揭秘：盘式制动器刹车片钢背结构如何影响制动噪声？

随着汽车的普及，制动噪声问题逐渐成为汽车制造业的关注热点。特别是在乘用车广泛采用前后盘式制动器制动系统的背景下，制动噪声问题更加突出。今天，我们将带您深入了解一项关于盘式制动器刹车片钢背结构与制动噪声之间关系的研究，这项研究借助了高科技工具——激光测振仪，为我们揭示了制动噪声背后的秘密。

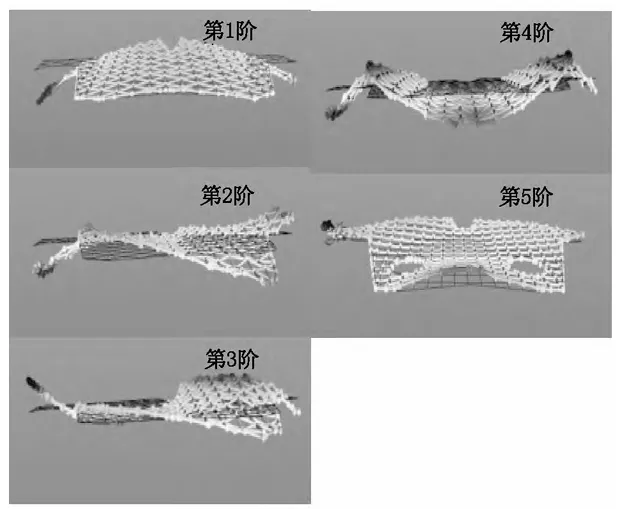

• 激光测振仪实验：利用激光测振仪的光学干涉原理，测量刹车片在自由振动过程中的微小形变，直观再现振动过程。
• 冲击锤实验：通过在刹车片一点处敲击，测得设定点处的振动，并通过分析仪进行频率响应函数计算，得出刹车片实体的固有频率。

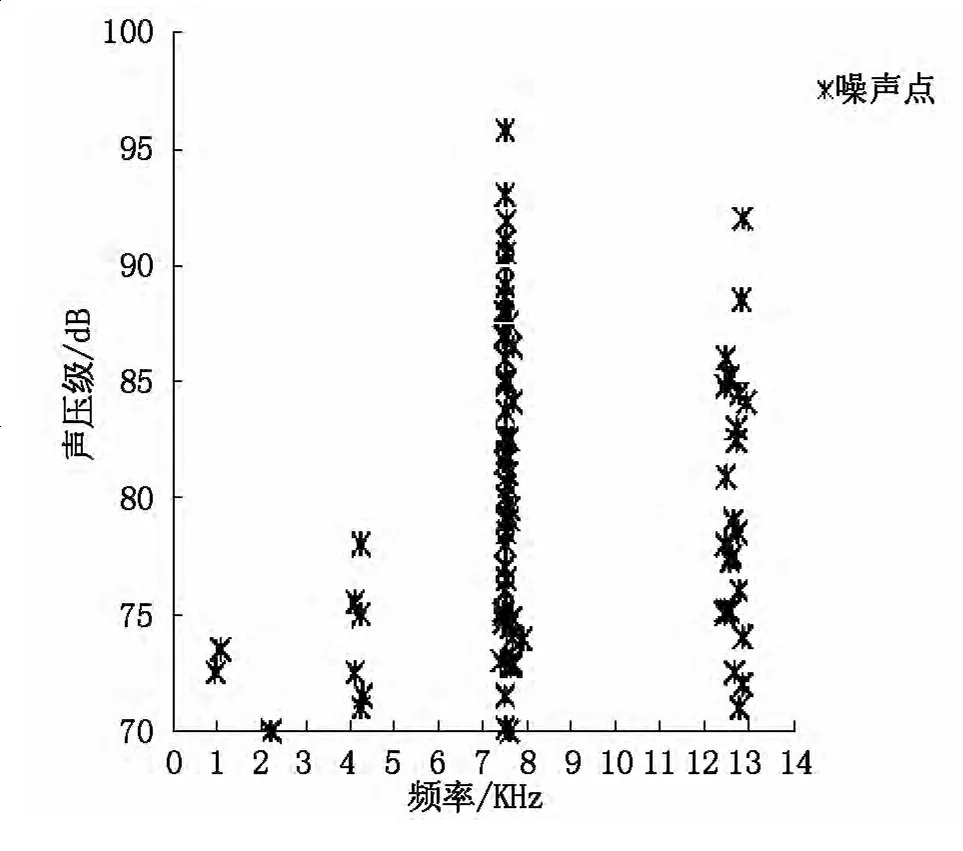

• 噪声台架测试：在噪声惯性测试台上进行制动噪声测试，模拟车辆在路面行驶过程中的噪声环境。

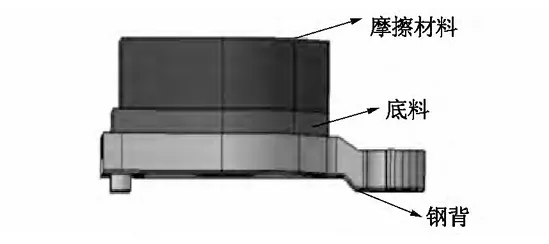

• 设计不同开槽方式：为了改变刹车片的固有频率，研究团队设计了5种不同开槽方式的钢背结构，包括横槽和竖槽的不同数量和尺寸。

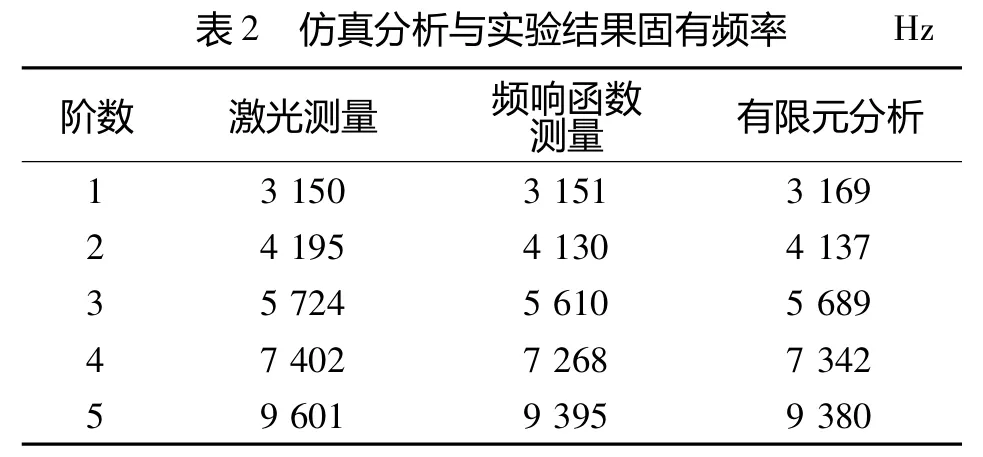

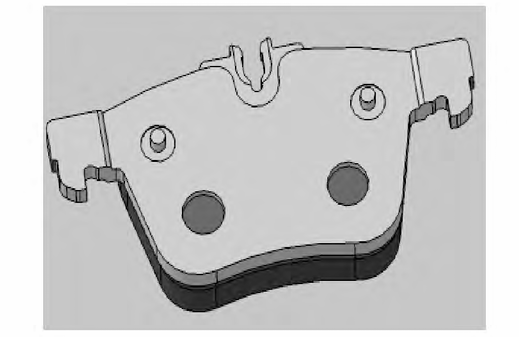

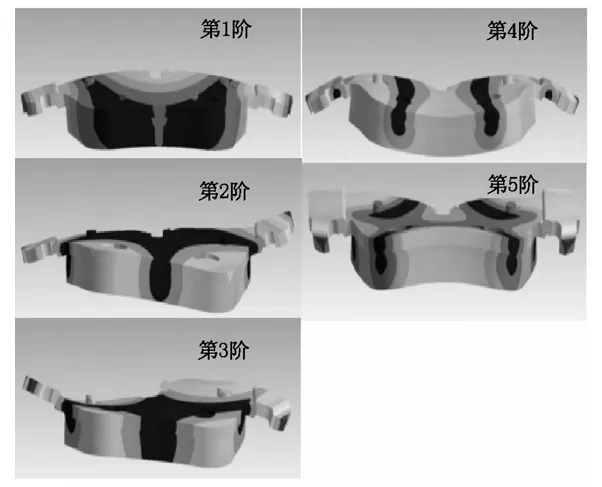

• 有限元模态分析：对每种开槽方式的刹车片进行了有限元模态分析，比较了不同结构对刹车片固有频率及振型的影响。

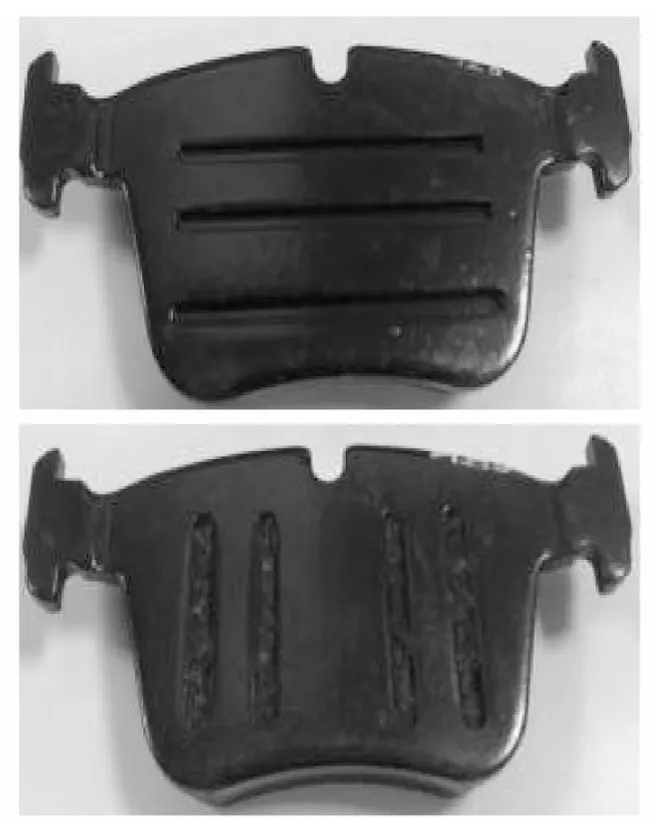

• 实验验证：选取了两种改动后的刹车片钢背制作样本，分别进行了锤击实验和噪声实验，以验证改动效果。

研究结果显示，刹车片钢背结构的改变会较大地影响制动器噪声的产生。通过改变和优化刹车片钢背结构，增加和降低关键频率，可有效减小制动尖叫的发生。具体来说，研究团队设计了不同结构形状的钢背刹车片来改变刹车片固有频率，并利用ANSYS进行模态分析。他们发现，新设计的钢背刹车片在实验中表现出了更低的制动噪声水平。

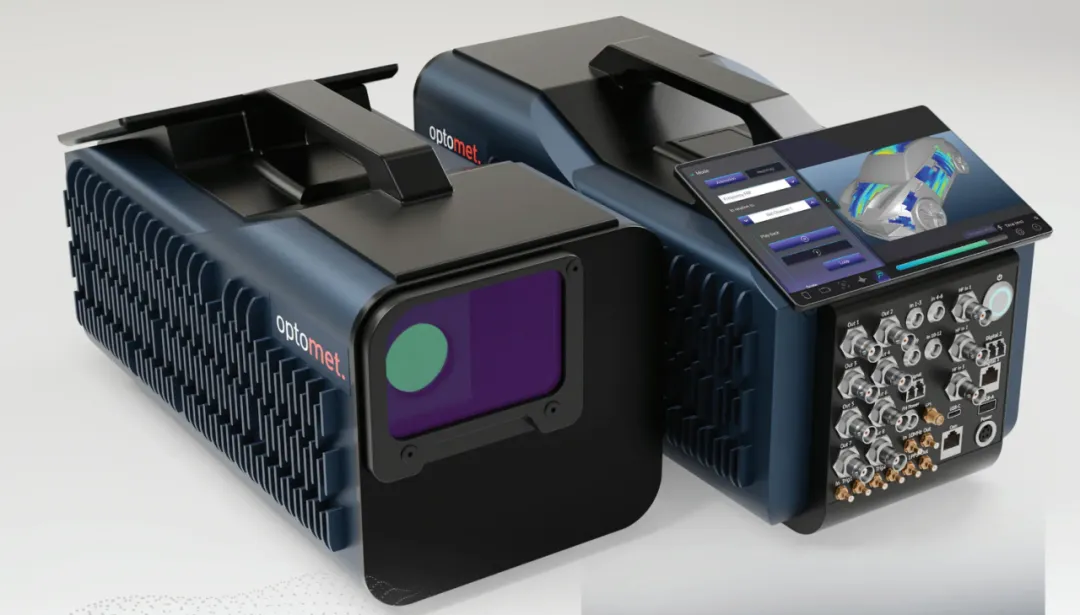

懿朵科技是一家专注于振动、噪声及可靠性方向的专业技术公司，公司由海归振动噪声专业博士创立，拥有国内一流的技术团队和深厚的行业积累，致力于为客户提供：技术服务、软件开发、装备研制、产品销售等服务。作为OptoMet在中国区的销售代表，我们将国际领先的激光测振产品引入中国市场以满足客户多样化的测试需求，推动中国制造业的技术发展与产业升级。
